UASB三相分離器熱熔連接注意事項

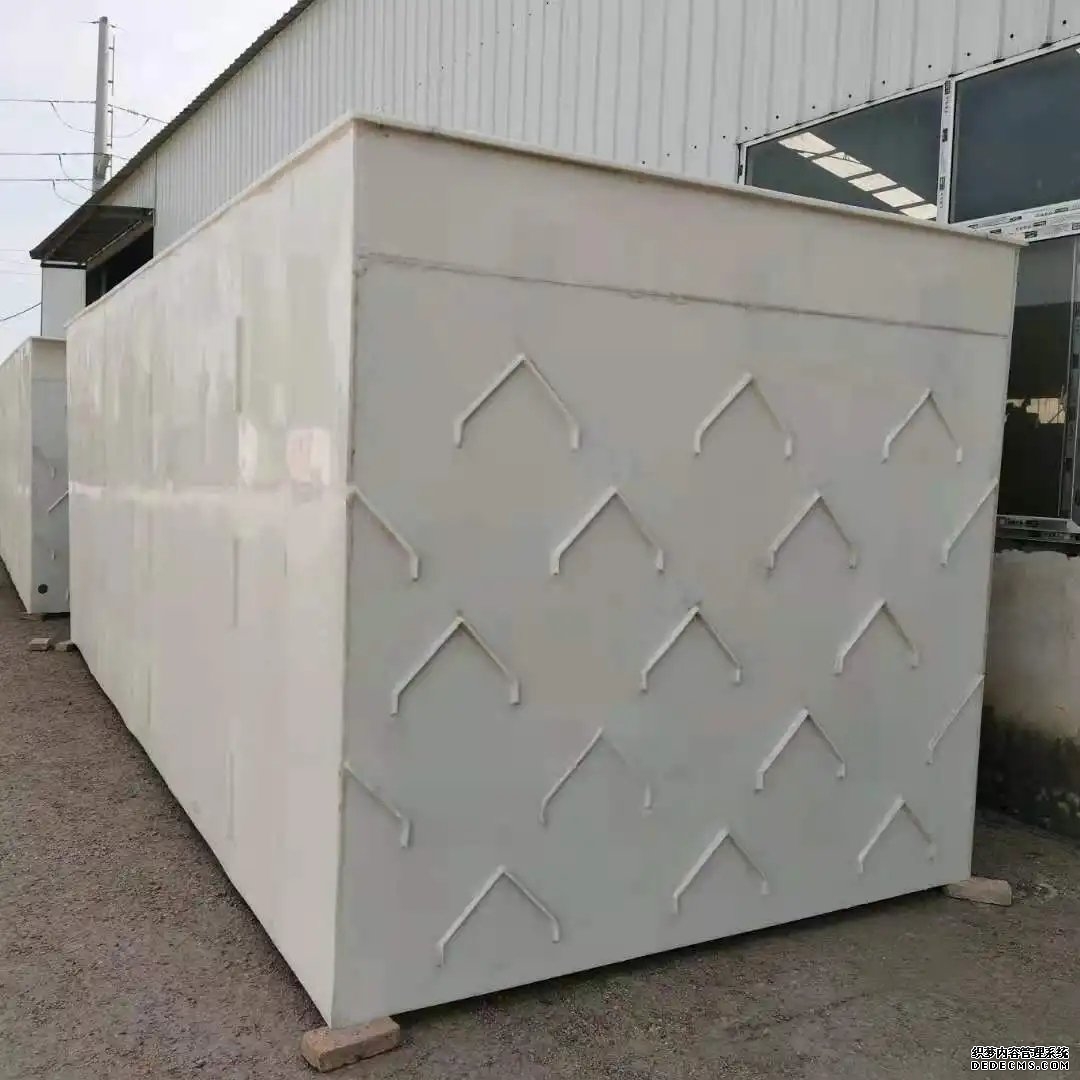

UASB反應器中的三相分離器是核心部件，其作用是分離廢水處理過程中產(chǎn)生的氣體、液體和固體。熱熔連接作為安裝或維修時的重要工藝，直接影響設備的密封性和運行效率。以下是詳細的注意事項：







 一、材料準備與檢查

1. 材料選擇

    確保使用與三相分離器材質(zhì)匹配的熱熔管材（如PP、PE或PVC），避免因材料不相容導致熔接失敗。

    檢查管材和管件是否符合設計要求，無劃痕、裂紋或變形。



2. 清潔處理

    徹底清理待連接部位的油污、灰塵或氧化層，防止雜質(zhì)影響熔融效果。

    使用專用清潔劑擦拭接口，確保表面干燥后再進行加熱。



3. 尺寸校準

    根據(jù)設備圖紙核對管材與管件的規(guī)格，確保插入深度和間隙符合標準（通常為管材壁厚的1/2~2/3）。







 二、設備調(diào)試與參數(shù)設置

1. 工具選擇

    使用與管材直徑匹配的熱熔模具，避免因模具過***或過小導致熔融不均勻。

    檢查熱熔機溫度控制系統(tǒng)是否精準，誤差應控制在±5℃以內(nèi)。



2. 溫度與時間設定

    根據(jù)材料類型調(diào)整溫度（例如：PP材料建議260~280℃，PE材料為210~230℃）。

    加熱時間需嚴格遵循規(guī)范，過短會導致熔融不足，過長可能引起材料降解。



3. 預熱測試

    在正式連接前，取廢料進行試熔，觀察熔融狀態(tài)和冷卻后的成型效果，確認參數(shù)無誤。







 三、操作過程控制

1. 同步加熱

    將管材與管件同時插入熱熔機，確保兩端受熱均勻，避免單側(cè)過熱。



2. 快速對接

    加熱完成后立即取出，迅速對準軸線插入，旋轉(zhuǎn)角度不超過15°，保持壓力10~15秒。

    禁止外力矯正位置，以免形成虛焊或應力集中。



3. 冷卻定型

    連接后避免移動或施加載荷，自然冷卻時間不少于30分鐘（具體根據(jù)材料厚度調(diào)整）。

    冬季施工需延長冷卻時間，防止驟冷導致脆裂。





 四、質(zhì)量檢測與驗收

1. 外觀檢查

    合格焊縫應呈現(xiàn)均勻翻邊，高度為管材壁厚的1/3~1/2，無氣孔、縮痕或焦化現(xiàn)象。



2. 強度測試

    采用水壓或氣壓試驗，壓力值為工作壓力的1.5倍，保壓30分鐘無泄漏。

    重要節(jié)點可進行超聲波探傷，檢測內(nèi)部缺陷。



3. 密封性驗證

    通入氣體或液體觀察分離器整體性能，確保無滲漏且流體分布均勻。



 五、常見問題與預防措施

 問題類型        原因分析                解決方案



 熔接過度            溫度過高或加熱時間過長      降低溫度，縮短加熱時間

 熔接不足            溫度過低或壓力不足          提高溫度，增加對接壓力

 接頭偏移            未對準軸線或冷卻前移動      使用定位夾具，固定至完全冷卻

 氣泡或空洞          材料含水分或加熱不均        預處理材料，***化加熱參數(shù)



 六、安全與環(huán)保要求

1. 人員防護

    佩戴隔熱手套、護目鏡，避免高溫燙傷或飛濺物傷害。

    在通風******區(qū)域操作，防止塑料分解產(chǎn)生有害氣體。



2. 廢棄物處理

    廢棄的熱熔殘料分類回收，禁止隨意丟棄。



 七、總結(jié)

UASB三相分離器的熱熔連接需嚴格控制材料、工藝和檢測環(huán)節(jié)，任何疏漏都可能導致漏水、漏氣或結(jié)構(gòu)失效，進而影響整個厭氧系統(tǒng)的處理效率。通過規(guī)范化操作和精細化管理，可顯著提升設備可靠性，延長使用壽命。
