UASB三相分離器施工的防腐措施及排水***點



UASB（上流式厭氧污泥床）反應器是污水處理中的核心設備，其核心組件——三相分離器承擔著分離氣、液、固三相的關(guān)鍵功能。由于UASB反應器長期處于高溫、高濕、強腐蝕（含硫化氫、氨氮等腐蝕性介質(zhì)）的環(huán)境中，三相分離器的防腐設計及施工質(zhì)量直接影響設備壽命和處理效率。同時，其排水系統(tǒng)的設計需兼顧水力負荷、污泥截留及運行穩(wěn)定性。本文從施工防腐措施和排水***點兩方面展開分析。

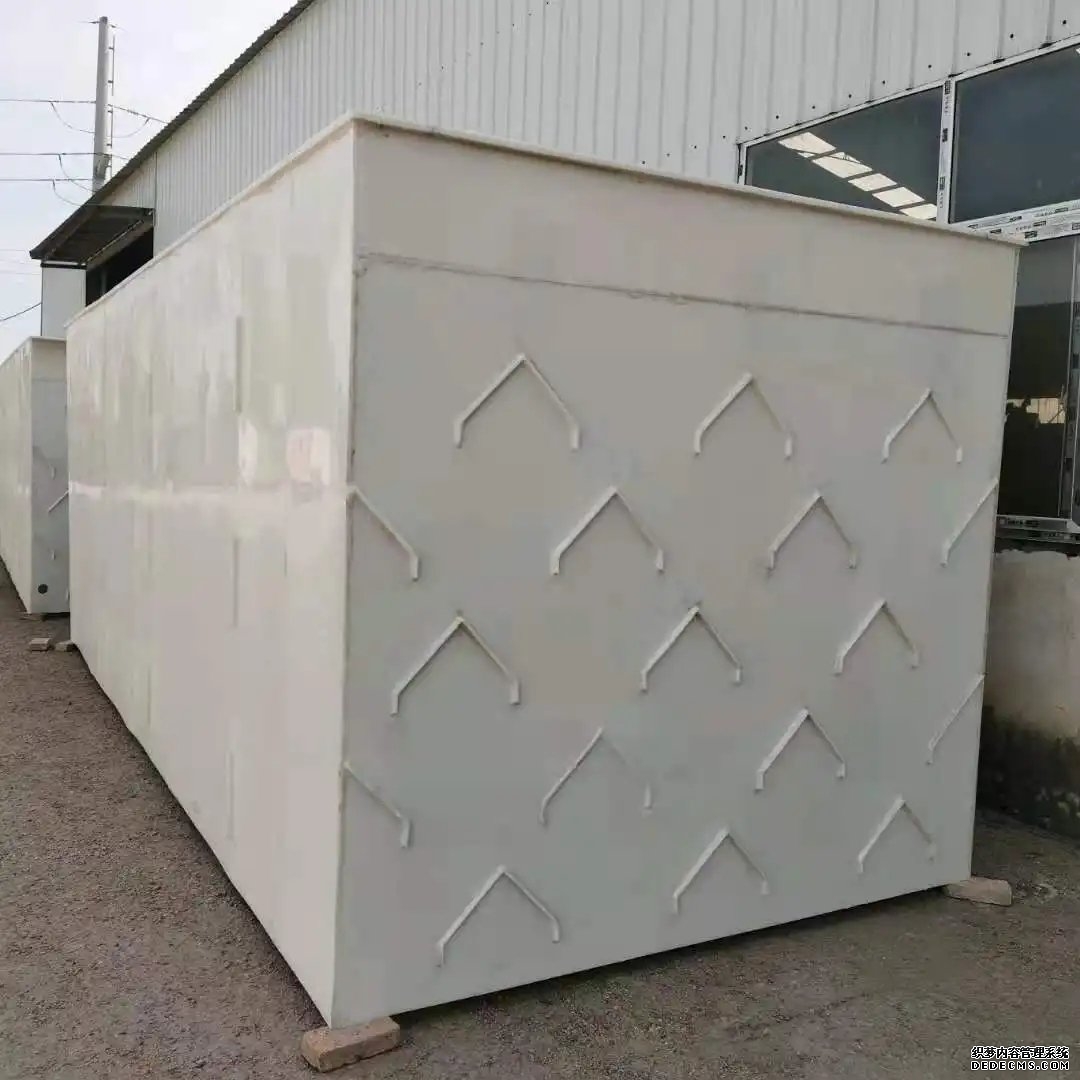

 一、UASB三相分離器施工的防腐措施



三相分離器的防腐需結(jié)合材料選擇、表面處理、結(jié)構(gòu)設計及施工工藝等多維度控制，以應對厭氧環(huán)境下的化學腐蝕、電化學腐蝕及微生物腐蝕（如硫酸鹽還原菌SRB）。



 1. 材料選擇：耐腐材質(zhì)的基礎保障

三相分離器的材料需滿足“耐腐蝕、高強度、易加工”的要求，常用方案包括：

 不銹鋼：***先選用316L或2205雙相不銹鋼（鉬元素提升抗氯離子腐蝕能力），適用于pH=68、溫度≤80℃的常規(guī)污水環(huán)境；若污水中含高濃度硫化物（如H?S＞50mg/L），需升級為超級奧氏體不銹鋼（如904L）或鎳基合金（如Inconel 625）。

 玻璃鋼（FRP）：由環(huán)氧樹脂+玻璃纖維復合而成，耐酸堿（pH=212）、重量輕且無電偶腐蝕風險，適合中小型UASB裝置；需注意避免紫外線直射（戶外需添加抗老化層）。

 碳鋼+防腐涂層：成本較低，適用于預算有限的項目。需配合重度防腐涂層（如環(huán)氧富鋅底漆+聚脲面漆，厚度≥300μm），并定期檢測涂層完整性。



 2. 表面預處理：防腐層的附著基礎

無論采用金屬還是非金屬材料，表面預處理是關(guān)鍵：

 金屬基材：需通過噴砂（Sa2.5級，粗糙度Rz=4070μm）去除氧化皮、焊渣，再用丙酮清洗油污；若采用熱噴涂（如鋅鋁偽合金），需控制噴涂溫度（≤150℃）避免基材變形。

 混凝土/玻璃鋼基材：需打磨平整，填補孔洞（用環(huán)氧砂漿），并通過濕度儀檢測（含水率＜6%）后涂刷界面劑，確保防腐層與基層粘結(jié)強度≥2.5MPa。



 3. 焊接與縫隙處理：避免局部腐蝕

三相分離器的焊縫、法蘭連接處是腐蝕高發(fā)區(qū)，需重點控制：

 焊接工藝：不銹鋼采用氬弧焊（TIG），焊縫酸洗鈍化（形成Cr?O?鈍化膜）；玻璃鋼采用纖維纏繞+樹脂灌注，確保層間粘結(jié)無氣泡。

 縫隙密封：所有拼接縫（如集氣罩與沉淀區(qū)的連接部位）需用耐候性密封膠（如氟橡膠膠泥）填充，寬度＞5mm的縫隙需先嵌入玻璃纖維布再涂覆樹脂，防止介質(zhì)滲入引發(fā)縫隙腐蝕。



 4. 陰極保護：電化學腐蝕的主動防護

對于碳鋼材質(zhì)的三相分離器，可附加陰極保護系統(tǒng)：

 犧牲陽極法：在罐體內(nèi)壁焊接鎂合金或鋅合金陽極（用量按保護面積50100g/m²計算），通過陽極溶解釋放電流，使罐體成為陰極被保護；需定期檢查陽極消耗情況（剩余量＜30%時更換）。

 外加電流法：適用于***型裝置，通過直流電源+輔助陽極（鈦鍍釕網(wǎng)）提供保護電流，需設置參比電極（如Ag/AgCl）實時監(jiān)控保護電位（0.85V～1.2V vs CSE）。



 5. 施工過程管控：關(guān)鍵環(huán)節(jié)的質(zhì)量驗證

 中間驗收：每道工序完成后需檢測，如涂層厚度（電磁測厚儀）、針孔（電火花檢測儀，電壓=3kV/μm）、附著力（劃格法≥ISO 2409 0級）；

 閉水試驗：安裝完成后進行48h滿水試驗，觀察焊縫、接口是否滲漏；

 預鈍化處理：不銹鋼設備通入含氧水（DO=24mg/L）運行72h，促進表面生成穩(wěn)定鈍化膜。





 二、UASB三相分離器的排水***點



三相分離器的排水系統(tǒng)需實現(xiàn)“高效出水、***小化污泥流失、穩(wěn)定水力負荷”的目標，其設計與運行具有以下***點：



 1. 水力分級與均勻布水

 布水方式：采用脈沖配水（間歇式）或折流式布水，通過布水器（如“爪”型或“X”型支管）將污水均勻分布于反應器底部，避免短流；布水孔徑φ1015mm，間距3050cm，流速控制在0.51.0m/s（防止堵塞）。

 上升流速控制：設計上升流速（v↑）通常為0.53.0m/h（顆粒污泥區(qū)v↑≤2.0m/h），過高會導致污泥流失，過低則可能引發(fā)死區(qū)。



 2. 氣液固三相高效分離

 集氣系統(tǒng)：沼氣通過集氣罩（傾角45°60°）收集，罩***設排氣管（DN50100），底部開三角槽（寬1015mm）導氣；為防止泡沫進入排氣管，需設置擋板（高度≥200mm）。

 沉淀區(qū)設計：沉淀區(qū)表面負荷（q）控制在13m³/(m²·h)，斜板/斜管傾角60°，板間距5080mm，確保污泥顆粒（粒徑0.53mm）在重力作用下沉降，回流至反應區(qū)（回流比5%10%）。

 堰口調(diào)節(jié)：出水堰采用可調(diào)節(jié)式（如齒形堰），通過移動堰板高度（±50mm）平衡水位，避免因產(chǎn)氣波動導致的“跑泥”（污泥隨出水流失）。



 3. 污泥床的穩(wěn)定性維護

 污泥膨脹抑制：當污泥SVI＞150mL/g時，可通過降低上升流速（v↓至0.30.5m/h）或投加PAC（510mg/L）提高污泥密度；

 排泥管理：定期從三相分離器底部排泥（每周12次），控制MLSS=3050g/L，防止污泥過度積累影響傳質(zhì)。



 4. 抗沖擊與適應性

 緩沖容積：三相分離器***部設緩沖腔（容積占比5%8%），用于暫時儲存突發(fā)的沼氣增量（如進水COD突增20%時），避免壓力驟升導致設備變形；

 溫度適應性：針對高溫厭氧（5055℃）工況，需選用耐高溫材料（如酚醛樹脂基玻璃鋼），并預留熱膨脹間隙（伸縮節(jié)間距≤6m）。







 結(jié)論



UASB三相分離器的防腐需通過“選材預處理焊接保護驗收”全流程控制，而排水系統(tǒng)則需兼顧水力分布、三相分離效率及污泥床穩(wěn)定性。實際工程中，需根據(jù)污水***性（如COD、SS、pH、溫度）調(diào)整防腐等級和排水參數(shù)，以確保UASB反應器長期高效運行。
